SEC.08 — Catálogo completo← Voltar ao início

Linha completa de equipamentos

17 equipamentos de elevação e movimentação de cargas, organizados por família. Especificações e códigos extraídos do catálogo técnico Elevar — fichas completas e dimensionamento sob consulta.

G1 — Elevação manual

Elevação manual

Talhas de corrente e de alavanca para içamento sem dependência de energia elétrica.

03 equipamentos

Est. 01 / 17 — Elevação manual

Fonte: CATALOGO 2026

Talha manual de corrente Elevar Compacta EC de 0,5 tonelada, corpo amarelo com corrente de carga preta e corrente de manobra zincada

Foto · Catálogo 2026TAL.MAN

Elevar Compacta — EC & ES

Talha manual de corrente

Elevação por corrente de carga com acionamento manual, compacta e sem dependência de energia elétrica. Disponível em duas versões: EC (Linha Premium), voltada à robustez e durabilidade em uso severo, e ES (Linha Econômica), com excelente custo-benefício para aplicações gerais.

Aplicação

Içamento em indústria, manutenção e construção, em pontos fixos ou acoplada a trole sobre viga.

Capacidade: 0,5 a 10 t
Elevação: 3 e 5 m
Esforço de operação: 21 a 40,5 kg
Peso líquido: 9 a 97 kg

Máxima robustez, maior durabilidade e desempenho para aplicações industriais severas.

Tabela de especificações — Talha manual de corrente EC — Linha Premium
Cap. (t)	Código	Elev. (m)	Esforço (kg)	Peso (kg)	Adic./m (kg)
0,5	TAL.MAN-0,5tX3	3	21	9,5	1,6
0,5	TAL.MAN-0,5tX5	5	21	12,5	1,6
1,0	TAL.MAN-1tX3	3	26	12,4	1,6
1,0	TAL.MAN-1tX5	5	26	15,6	1,6
2,0	TAL.MAN-2tX3	3	34	17	2,2
2,0	TAL.MAN-2tX5	5	34	21,3	2,2
3,0	TAL.MAN-3tX3	3	37	24,2	3,6
3,0	TAL.MAN-3tX5	5	37	31,44	3,6
5	TAL.MAN-5tX3	3	40,5	38,17	5,18
5	TAL.MAN-5tX5	5	40,5	49	5,18
10,0	TAL.MAN-10tX3	3	40,5	78	9,5
10,0	TAL.MAN-10tX5	5	40,5	97	9,5

* Altura de elevação padrão de 3 e 5 m. Poderemos fornecer talhas com corrente de carga zincada ao invés de pintada de preto (sob encomenda).

Cap. (t)	Código	Elevação (m)	Esforço (kg)	Peso (kg)
0,75	TAL.ALA-0,75tx1,5	1,5	14	8,3
1,5	TAL.ALA-1,5x1,5	1,5	22	8
3	TAL.ALA-3,0x1,5	1,5	32	18,7

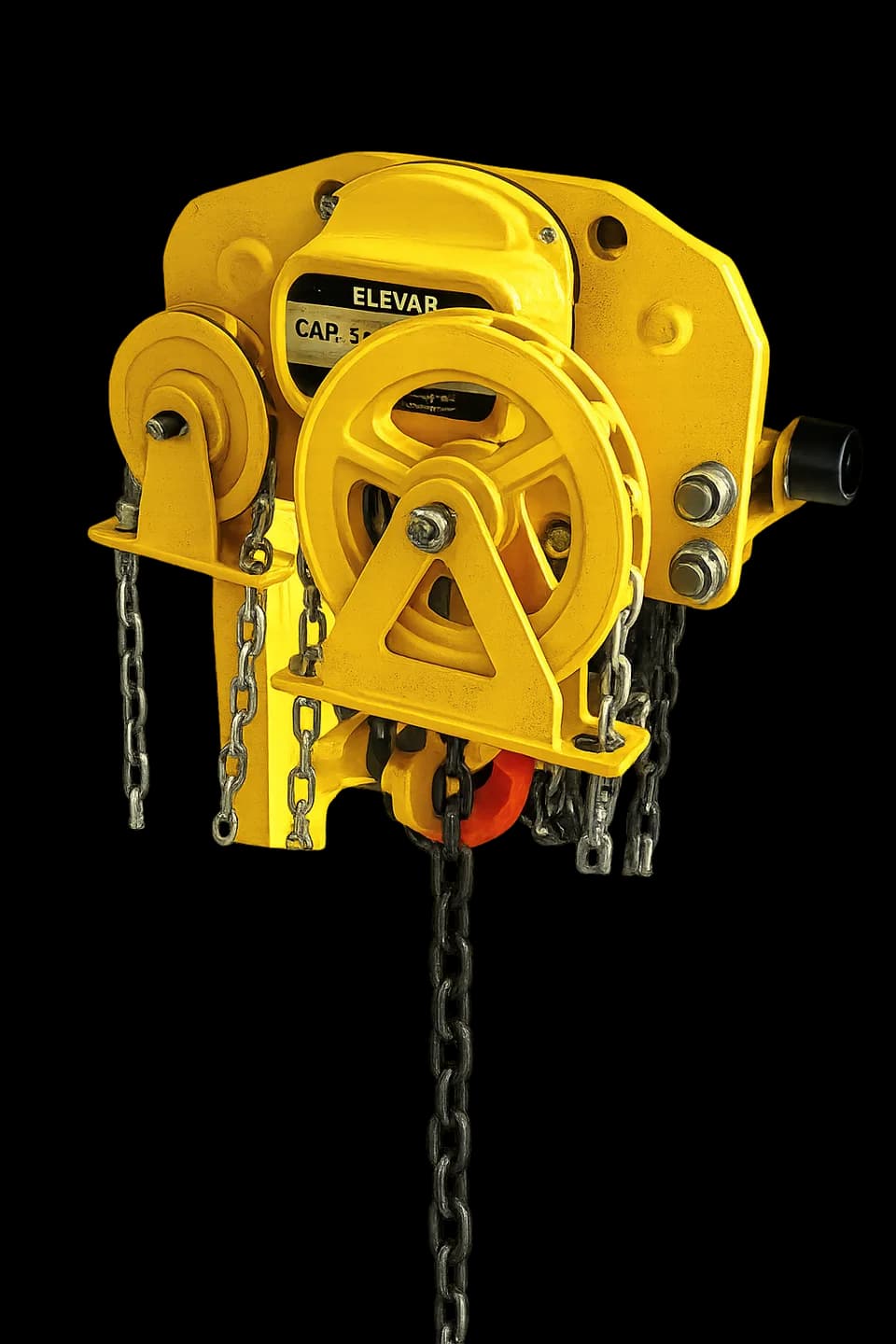

Modelo	Cap.	Ramais	Elevação	Gancho recolhido
TBA 2	2 t	2	5 m	200 mm
TBA 3	3 t	2	5 m	200 mm
TBA 4	4 t	4	5 m	250 mm
TBA 5	5 t	4	5 m	275 mm
TBA 7,5	7,5 t	4	5 m	500 mm
TBA 10	10 t	4	5 m	550 mm

Cap. (t)	Código	Potência (kW)	Veloc. (m/min)	Peso (kg)
0,5	TAL.ELE-0,5x6	1,1	7,2	50
1	TAL.ELE-1x6	1,5	6,8	56
2	TAL.ELE-2x6	1,5	3,4	66
3	TAL.ELE-3x6	3	5,6	105
5	TAL.ELE-5x6	3	3,3	137

Cap. (t)	Código	Elevação (m)	Potência (kW)	Peso (kg)
1	TAL.DHY-1x6	6 / 10 / 15	0,5	40 a 50
2	TAL.DHY-2x6	6	0,5	45
3	TAL.DHY-3x6	6	0,75	50
5	TAL.DHY-5x6	6	0,75	70

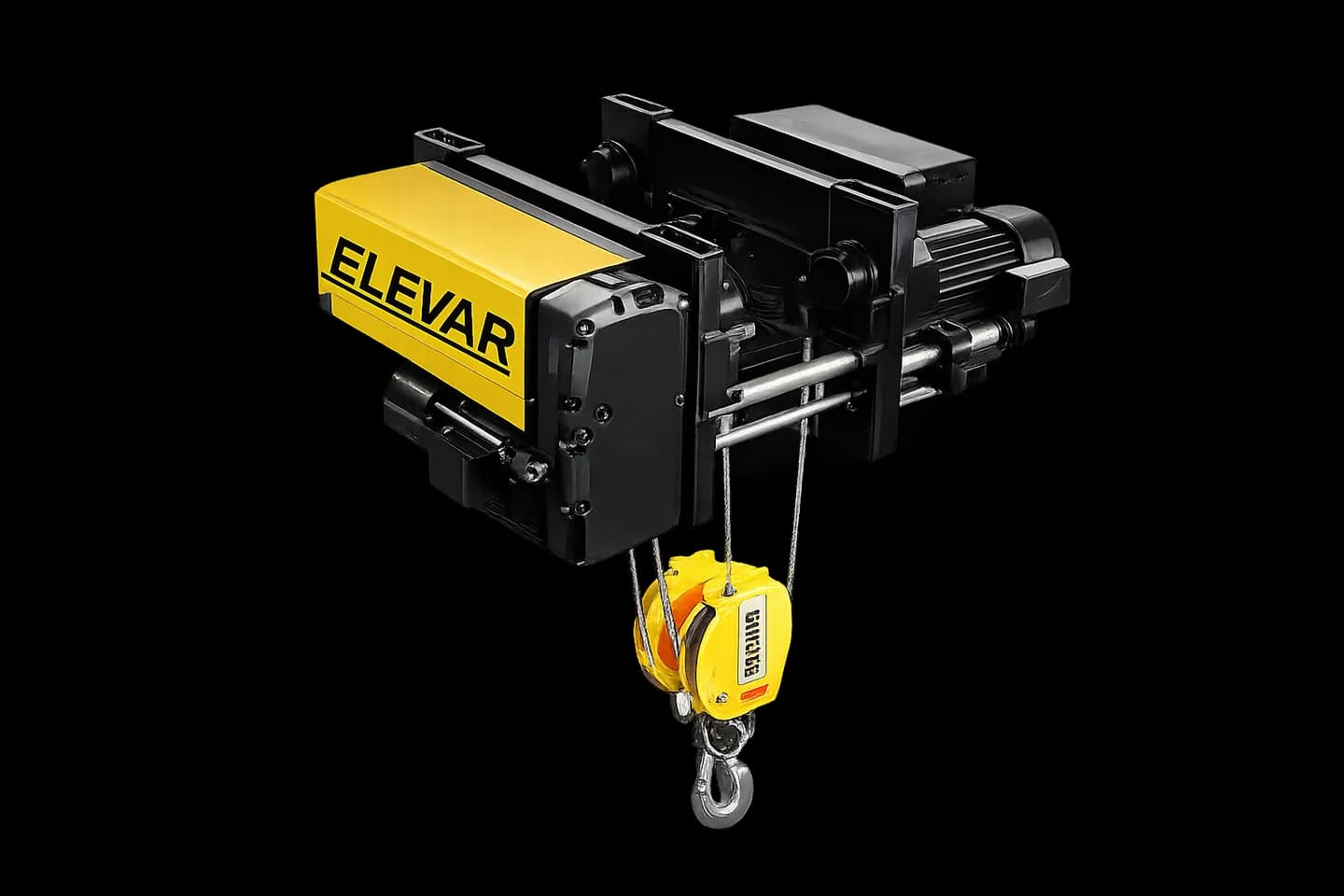

Modelo	Cap.	Potência elev.	Veloc. elev.
TBE2	1 t	1,8 kW	10 m/min
TBE2	2 t	3,6 kW	8,6 m/min
TBE3	3,2 t	5,4 kW	8,4 m/min
TBE3	5 t	9,0 kW	9,12 m/min
TBE4	6,3 t	5,4 kW	4,2 m/min
TBE4	8 t	15,6 kW	9,6 m/min
TBE5	10 t	9,0 kW	4,56 m/min
TBE5	16 t	15,6 kW	4,8 m/min
TBE6	20 t	15,6 kW	3,84 m/min

Cap. (t)	Trole (kW)	Translação (m/min)	Aba da viga (mm)	Peso (kg)
0,5	0,42	12	75 a 125	82
1	0,48	11	75 a 178	86
2	0,48	11	82 a 178	97
3	0,75	11	100 a 178	170
5	0,75	11	112 a 178	192

Cap. (t)	Código	Aba da viga (mm)	Peso (kg)
0,5	TRO-MEC-0,5t	68–125	10,5
1	TRO-MEC-1t	68–125	14
2	TRO-MEC-2t	94–150	18
3	TRO-MEC-3t	100–150	30,5
5	TRO-MEC-5t	125–175	50
10	TRO-MEC-10t	125–180	87

Cap. (t)	Código	Aba da viga (mm)	Peso (kg)
1	TRO-MAN-1t	68–125	8
2	TRO-MAN-2t	88–150	13
3	TRO-MAN-3t	100–150	23
5	TRO-MAN-4t	125–175	42

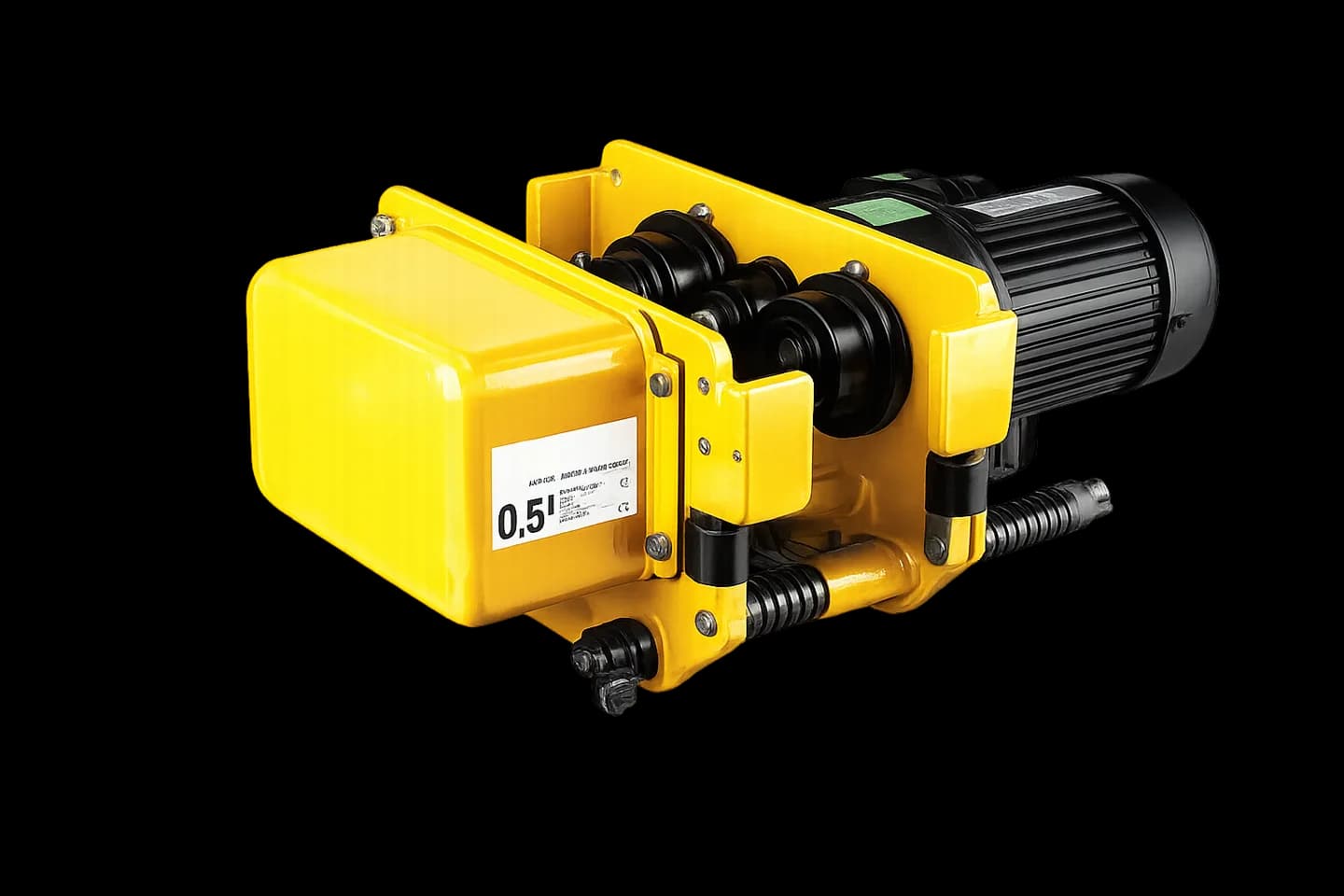

Cap. (t)	Código	Aba da viga (mm)	Peso (kg)
1	TEE-1000	74–140	36
2	TEE-2000	74–140	36
3	TEE-3000	88–160	68
5	TEE-5000	92–210	70

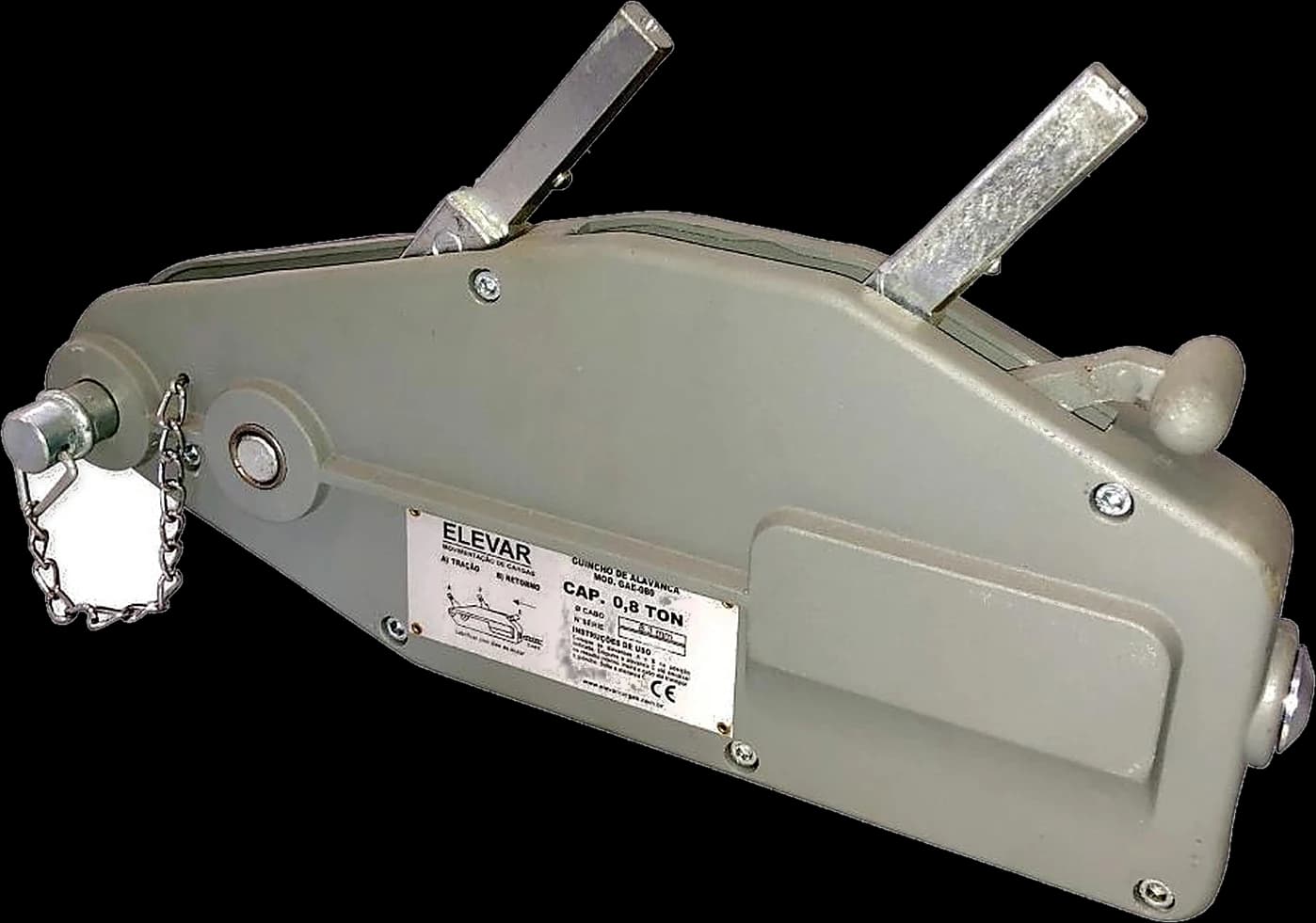

Cap.	Código	Arraste (t)	Esforço (kg)	Cabo (mm)	Peso (kg)
0,8 t	GUI.ALA-08X20	1,25	28	8,3	7,55
1,6 t	GUI.ALA-1.6X20	2,5	41	11	14,9
3,2 t	GUI.ALA-3,2X20	5	44	16	26
5,4 t	GUI.ALA-5.4X20	8,1	85	20	61,7

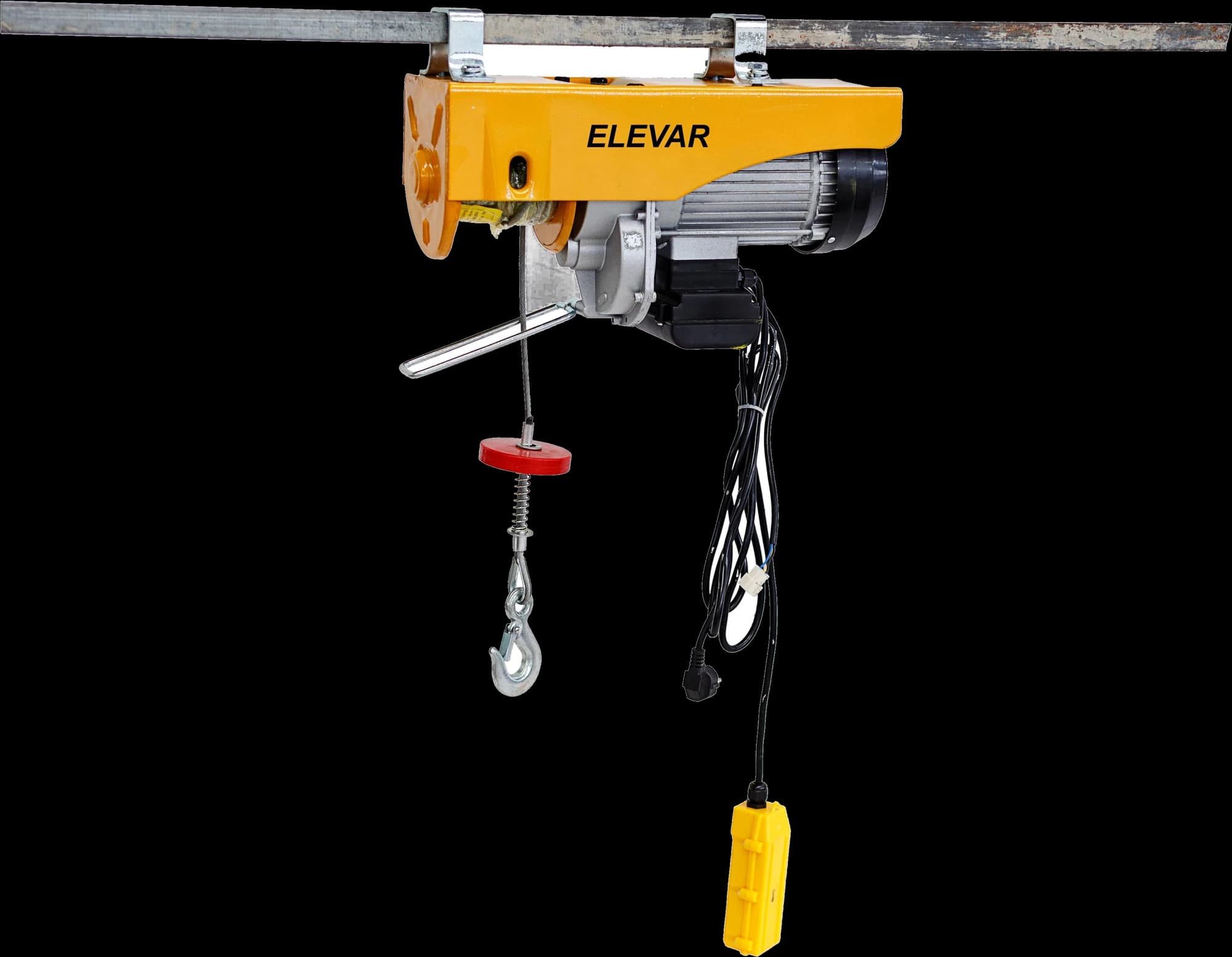

Tabela de especificações — Guincho elétrico de cabo de aço Elevar GEF
Modelo	Cap. (kg)	Elevação (m)	Veloc. (m/min)	Motor (W)	Peso (kg)
GEF 100/200	100 / 200	12 / 6	10 / 5	480	11
GEF 300/600	300 / 600	12 / 6	10 / 5	1.020	17
GEF 500/1000	500 / 1000	12 / 6	8 / 4	1.600	32

Tabela de especificações — Patesca importada Modelo europeia
Roldana (pol)	Roldana (mm)	Cabo (mm)	Cap. (kg)
3"	76	7 a 9	2.000
6"	150	16 a 18	4.000
6"	150	20 a 22	8.000
10"	250	24 a 26	12.000
12"	300	26 a 28	15.000

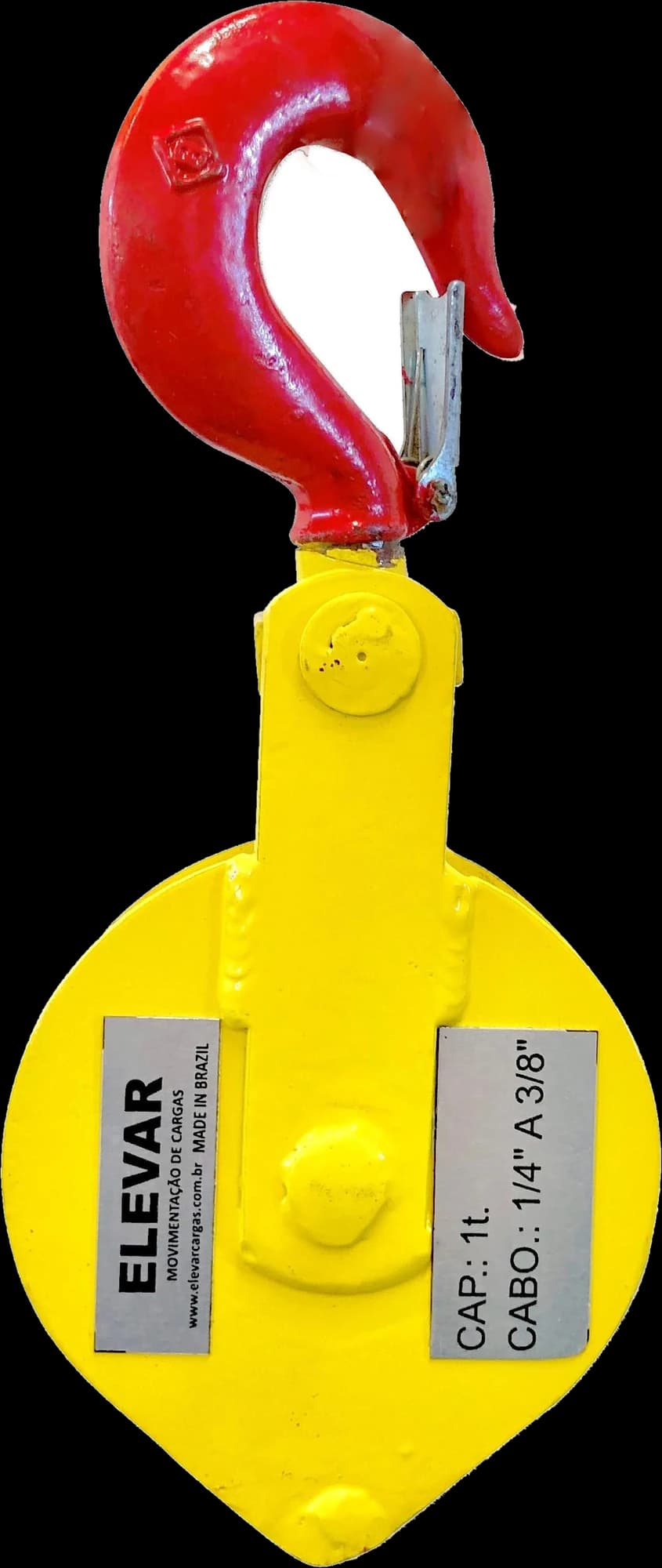

Tabela de especificações — Patesca nacional Elevar — gancho ou olhal
Cap. (t)	Código	Roldana (mm)	Cabo (pol)	Peso (kg)
1	PAT.1t / PATG.1t	100	1/4"–3/8"	6,8
2	PAT.2t / PATG.2t	150	1/2"–5/8"	14,8
4	PAT.4t / PATG.4t	205	1/2"–5/8"	21
7,5	PAT.7,5t / PATG.7,5t	255	5/8"–3/4"	28,5
10	PAT.10t / PATG.10t	305	3/4"–7/8"	51
12	PAT.12t / PATG.12t	330	7/8"–1"	64,5
16	PAT.16t / PATG.16t	355	7/8"–1"	110
20	PAT.20t / PATG.20t	410	1.1/8"	99
25	PAT.25t / PATG.25t	520	1.1/8"–1.3/8"	210
28	PAT.28t / PATG.28t	610	1.3/8"–1.1/2"	245

Tabela de especificações — Moitões e cadernais Elevar — par ou avulso
Roldana (mm)	Corda (pol)	1 roldana (kg)	2 roldanas (kg)	3 roldanas (kg)
45	3/8"	250	520	650
60	1/2"	520	700	970
80	5/8"	650	800	1.200
100	3/4"	900	1.300	1.800
120	1"	1.300	2.300	2.800
150	1.1/8"	1.900	3.800	5.000

Elevação manual

Talha manual de corrente

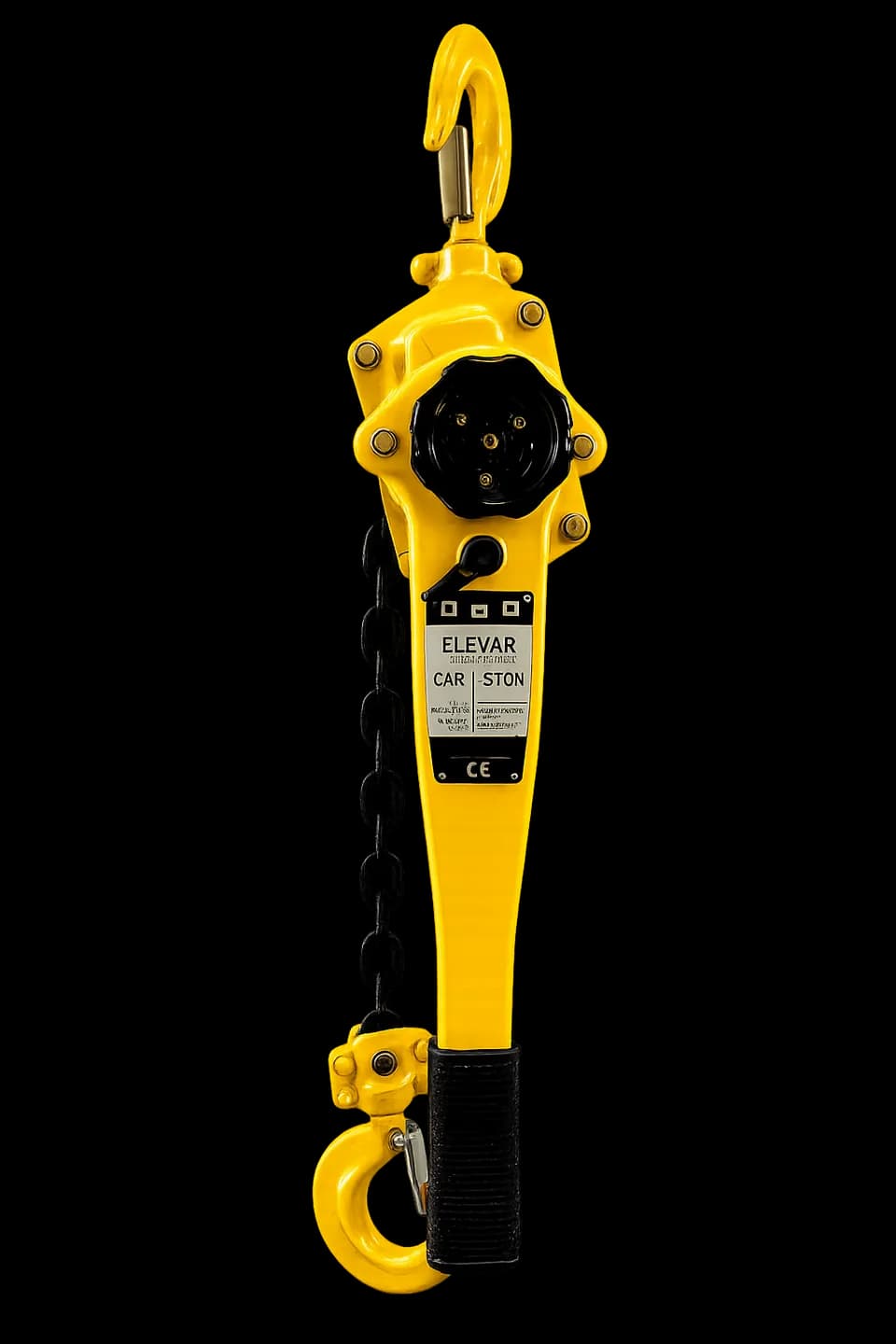

Talha manual de alavanca

Talha de baixa altura

Elevação elétrica

Modelo TM

Talha elétrica de corrente

Talha elétrica de cabo de aço

Translação e conjuntos

Modelo TMT

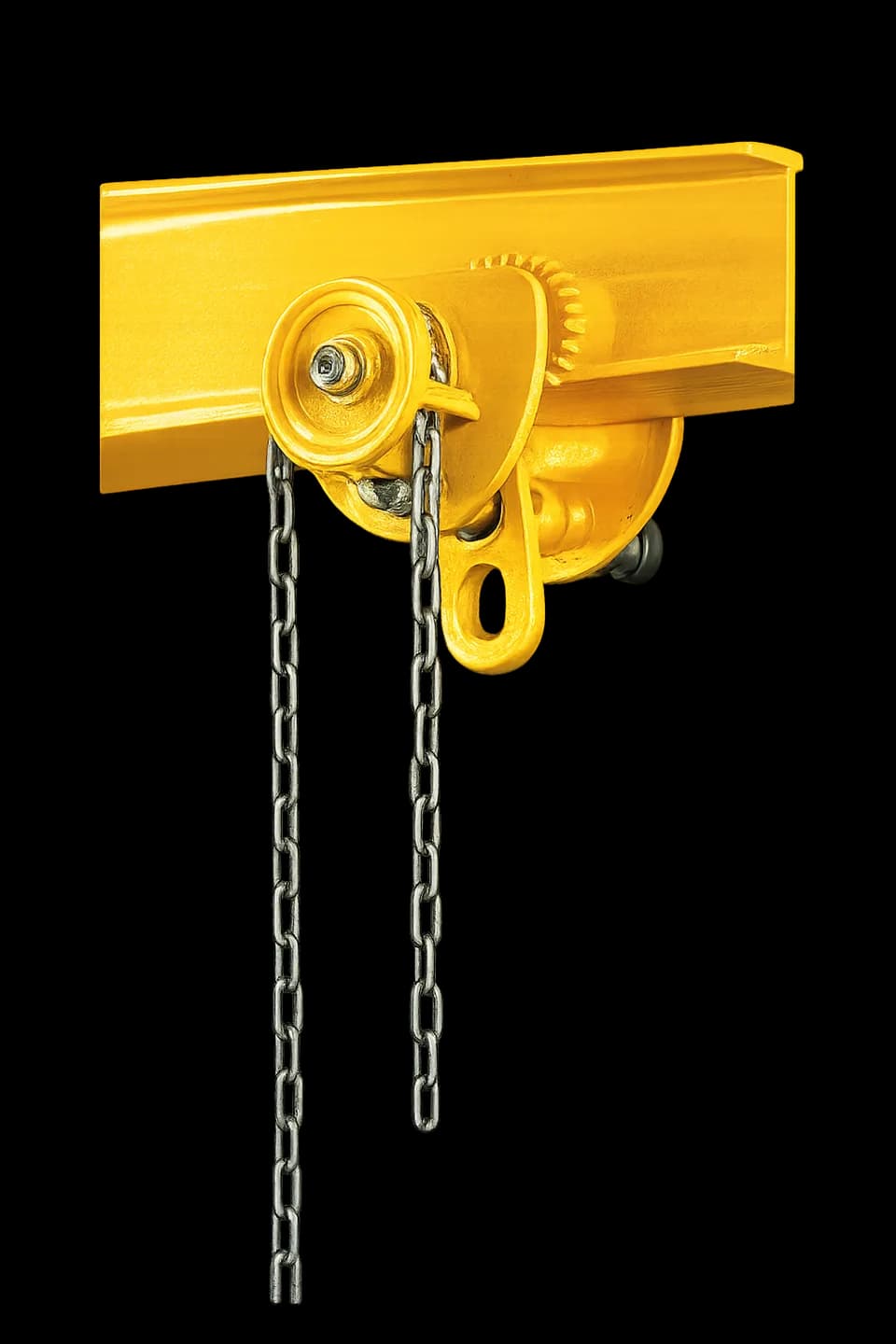

Trole mecânico

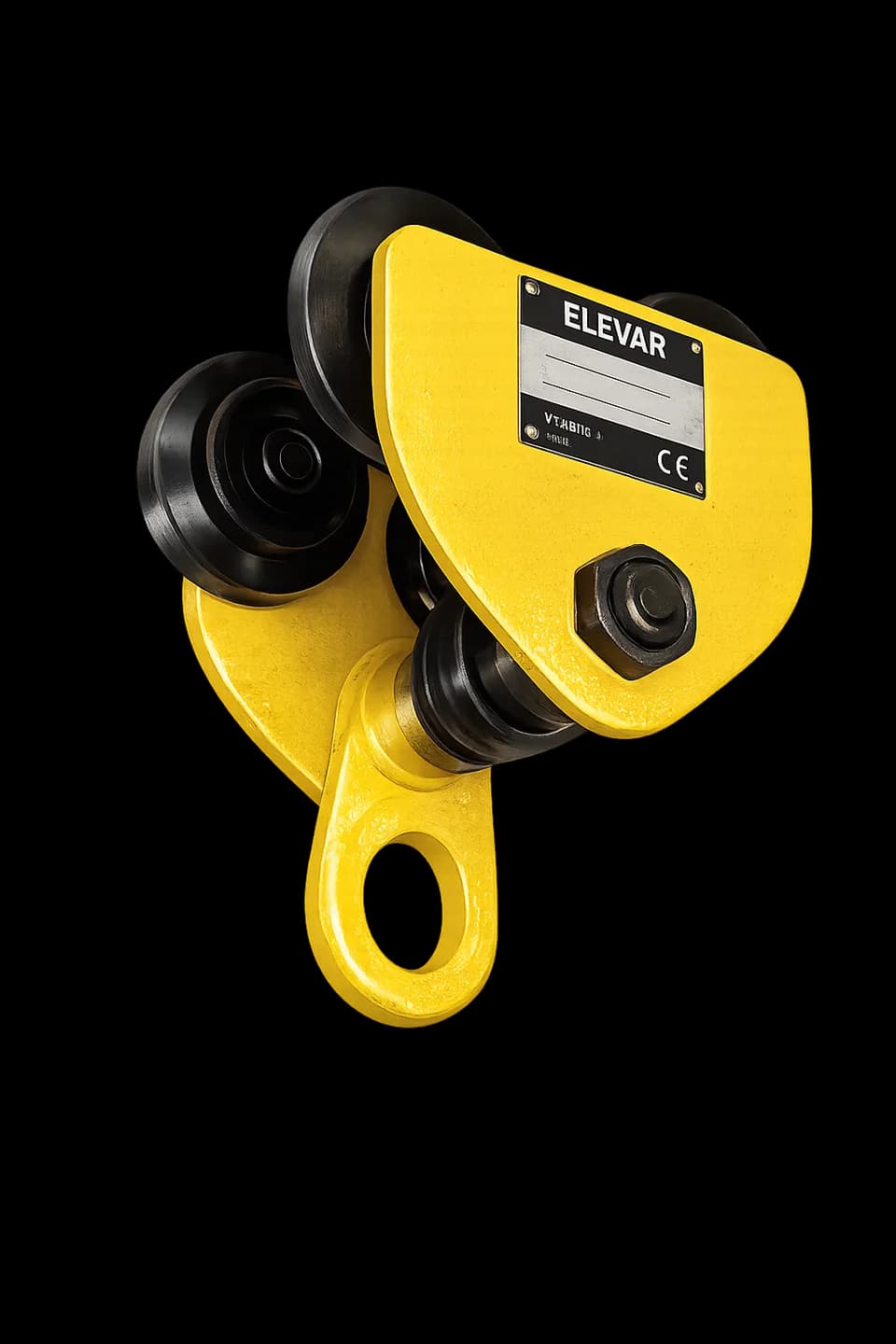

Trole manual

Trole elétrico

Guinchos

Guincho de alavanca

Guincho elétrico de cabo de aço

Acessórios de içamento

Patesca importada

Patesca nacional

Moitões e cadernais

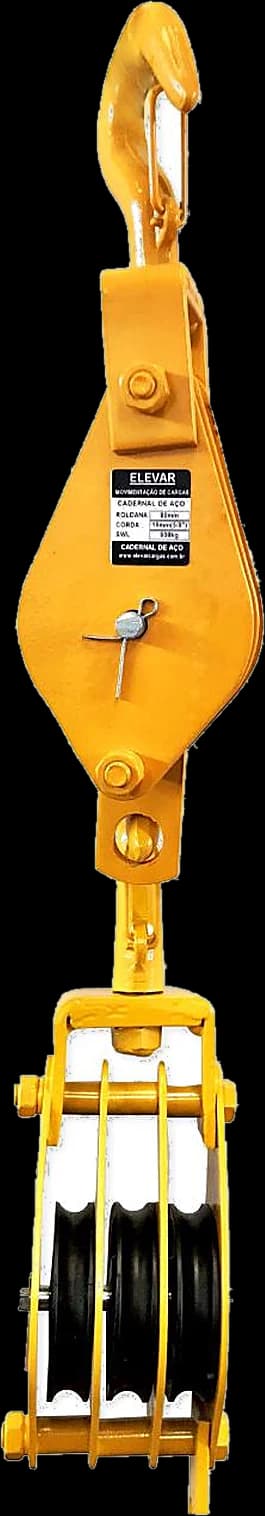

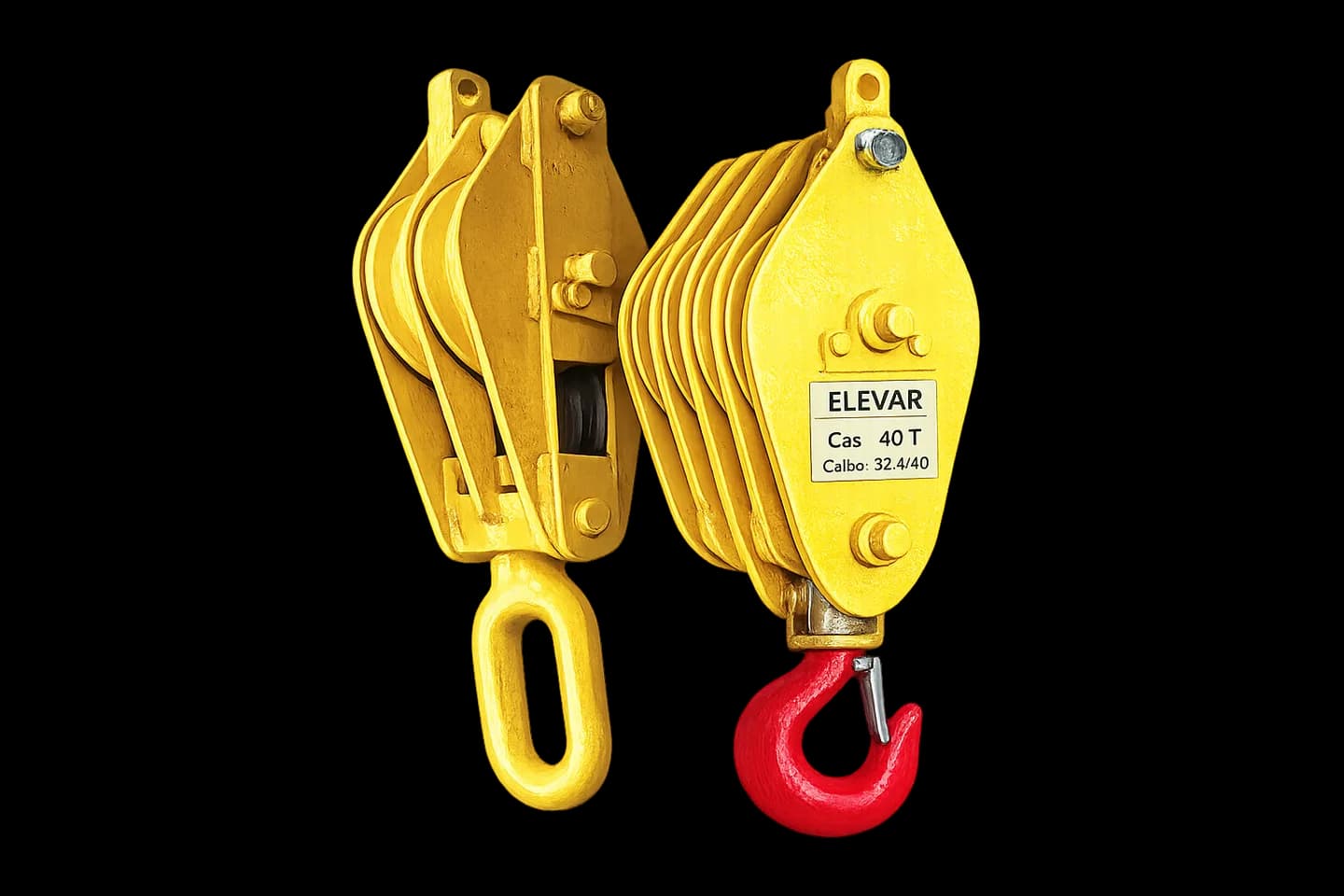

Cadernal extra pesado

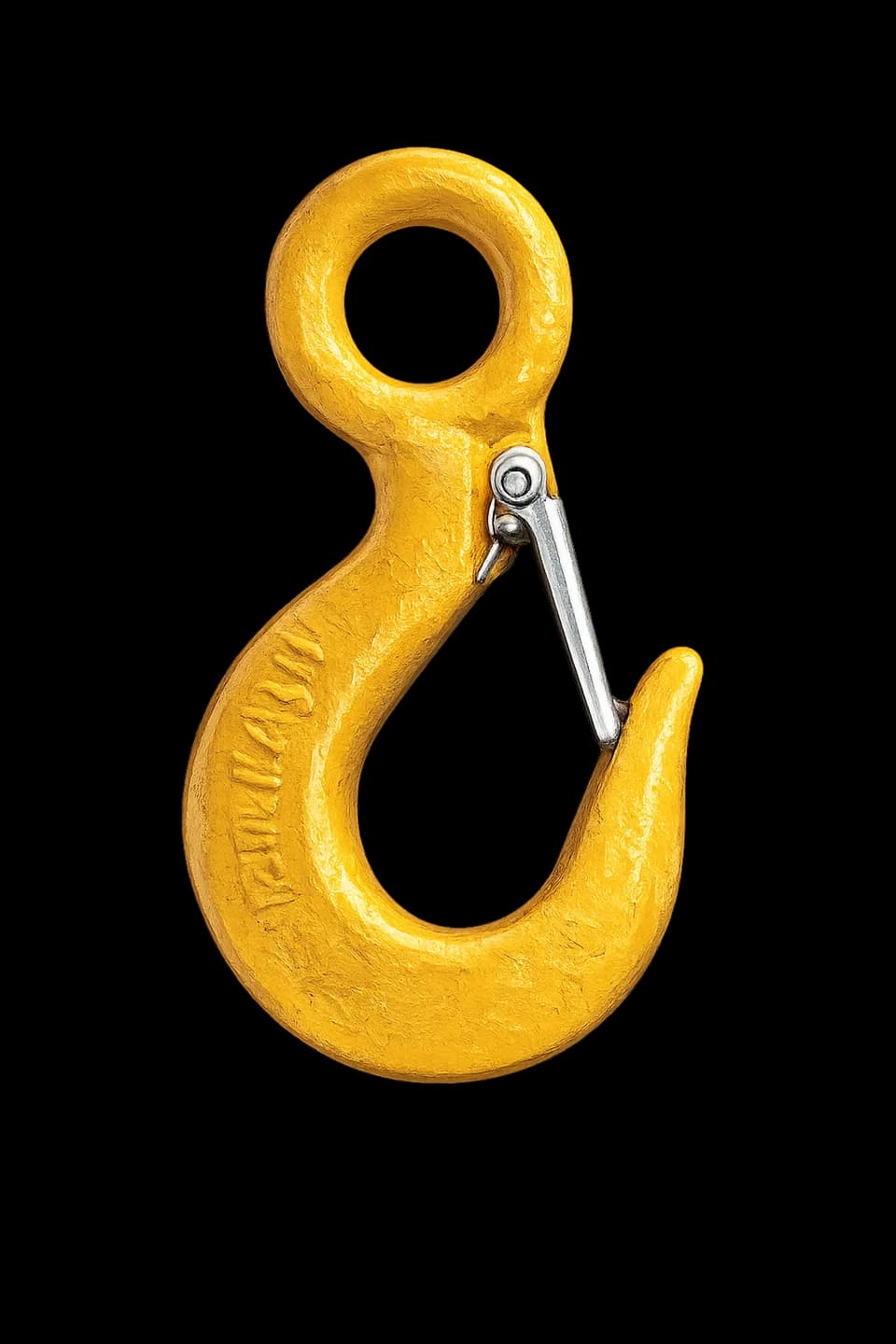

Gancho com olhal

Encontrou o equipamento? Descreva a carga.
